Holzgitterschale

Radweg B10 Neusiedler See


Daten und Fakten
Illmitz, Radweg B10, Neusiedler See


Bauherr: Burgenland Tourismus
Baujahr: 2006
Bauweise: Holzgitterschale in
Brettstapeltechnik, 4-lagig
Bauzeit: 3 Wochen
Grundriss: 11 m x 11 m
Scheitelhöhe: 4,50 m
Holzart: Lärche
Rippenquerschnitt: 80/80 mm
Maximale Rippenlänge: 13,00 m
Minimaler Krümmungsradius: 3,40 m
Deckung: Schilf

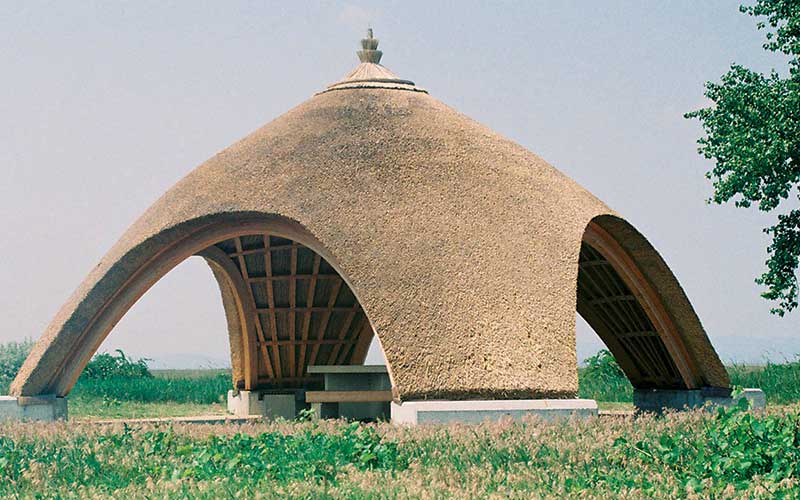

Für den Radweg B10 wurde bei Illmitz


am Neusiedler See diese schilfgedeckte Holzgitterschale umgesetzt. Der Innenraum ist luftig und schattig und bietet den Radfahrern eine angenehme Atmosphäre.
Durch die sanfte Form der Schale und die Verwendung natürlicher, regionaler Baustoffe zum Decken der Dachkonstruktion gliedert sich das Bauwerk sanft in die Umgebung ein.

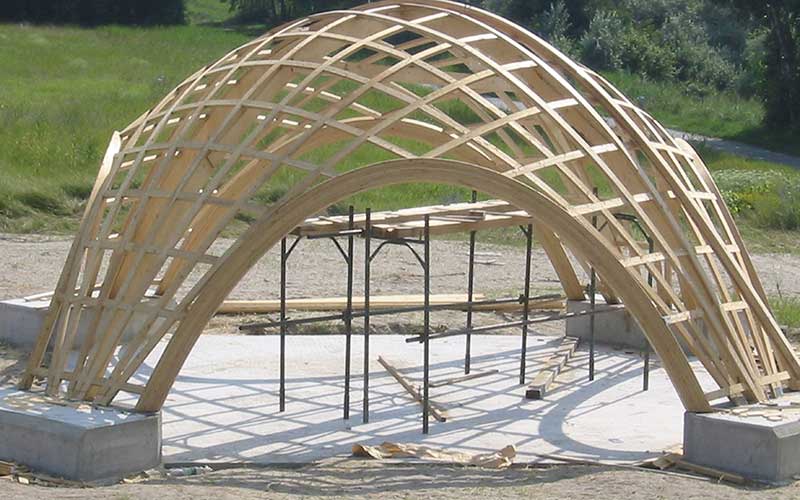

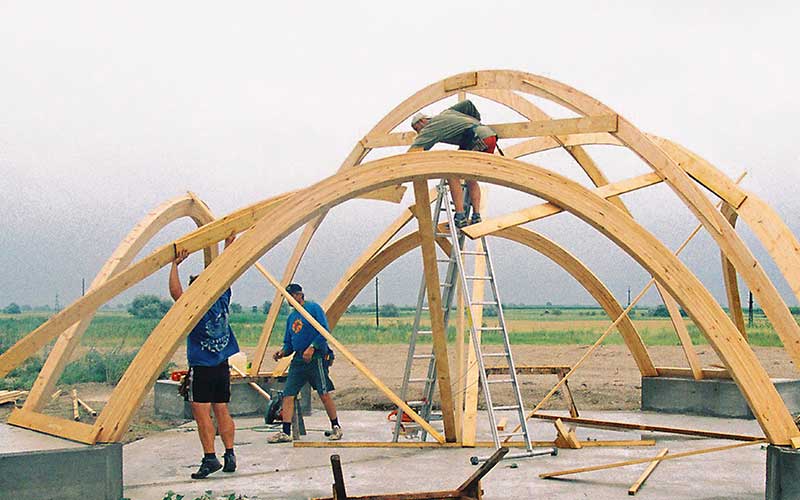

Aufstellen der Randbögen und der Leergerüste


Über die Schalungsbögen werden anschließend die Bretter gebogen.

Brett-Lage für Brett-Lage


Die geraden, unbehandelten Bretter werden einzeln über die Schalung gebogen und in Form gebracht. Lage für Lage entsteht so aus den vier Brettschichten der Rippenquerschnitt.

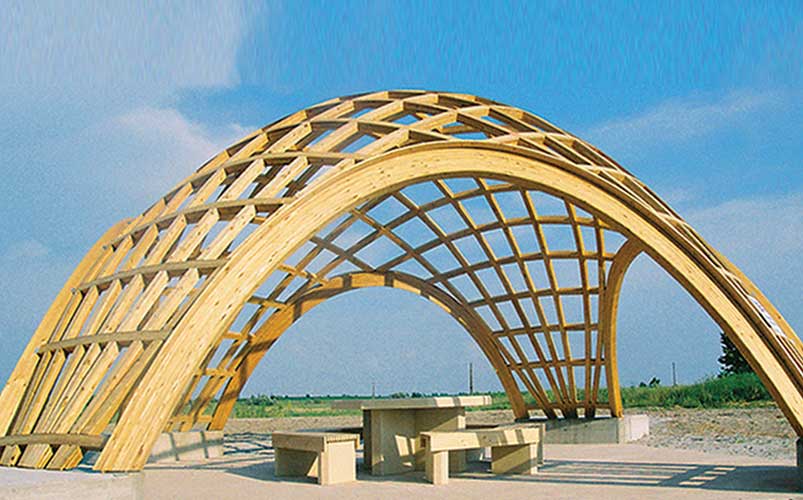

Die Bretter sind untereinander lediglich verschraubt. Nach Einbau aller Latten bildet die Konstruktion ein stabiles und dauerhaftes Tragwerk.

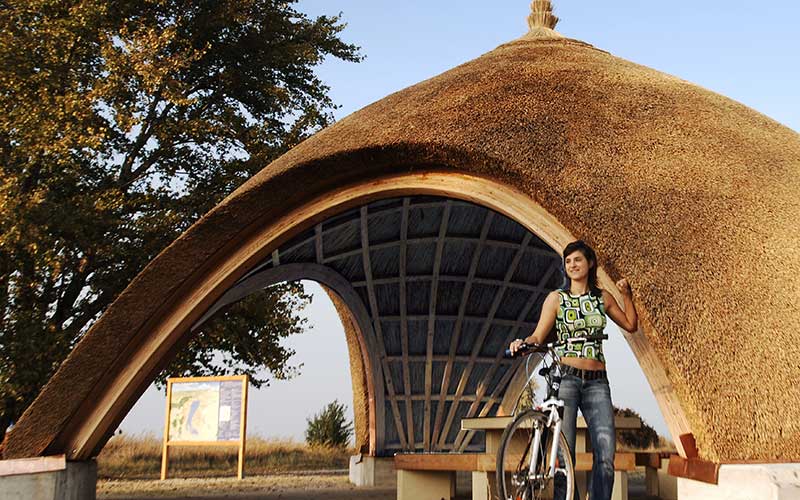

Fertige Gitterschale


Trotz Wind und Wetter ist die Schale auch nach 6 Jahren noch unversehrt und bietet den Radfahreren ein tolles Ambiente.
